永磁体电磁仿真设计指南

随着科技的进步，应用永磁材料的设备结构日趋复杂，性能要求也不断提高。为了满足这些日益严苛的需求，传统的工程试验和试错方法已经难以高效地完成设计优化。电磁仿真作为一种先进的工程设计工具应运而生。它通过计算机模拟电磁场的行为，及其与包括永磁体在内的材料的相互作用，为工程师提供了一个虚拟的研究环境。借助电磁仿真，工程师可以在实际制造物理原型之前，深入理解和优化磁体的性能，从而显著降低开发成本，缩短研发周期，并最终提升产品的整体竞争力。本文将详细介绍永磁体的电磁仿真设计，包括其原理、流程、工具及应用，帮助读者理解这一技术如何优化设计并推动创新。

什么是永磁体？

永磁体是一种能够长时间保持磁性的材料，通常由铁、钴、镍等金属或合金制成，例如钕铁硼（NdFeB）和钐钴（SmCo）。这些材料在失去外部磁场后仍能维持磁力，因此被广泛应用于各种设备中。比如，电动汽车的驱动电机依靠永磁体产生强大的磁场，风力发电机利用永磁体提高能量转换效率，甚至在硬盘驱动器和音响设备中，永磁体也无处不在。它们的高性能和可靠性使其成为现代工业不可或缺的组成部分。

电磁仿真设计的基础概念

电磁仿真设计是指利用计算机数值计算方法，分析和预测电磁场的行为及其与包括永磁体在内的各种材料相互作用的过程。这种方法为研究磁现象提供了一个虚拟平台，使得工程师可以在虚拟环境中分析磁场、电流和力的分布，能够在构建物理原型之前理解和优化设计。

在工程设计过程中，仿真解决了传统设计中的诸多难题，具有非常重要的作用：
• 直观展示磁场：仿真可以生成磁力线的可视化图像，帮助工程师理解永磁体的磁场分布。
• 优化设计：通过调整材料与参数，模拟不同磁体尺寸、形状和材料对磁场分布和强度的影响，找到性能最佳的设计方案。
• 节省资源：无需制作多个物理原型样品，减少时间和材料成本。
• 提升效率：快速验证评估设计理念，加速产品开发周期，缩短从概念到产品的上市时间。

与传统的“试错法”相比，电磁仿真更高效、更精确，是现代工程设计的得力助手。

永磁体电磁仿真设计的关键步骤

进行永磁体的电磁仿真设计通常包括以下几个关键步骤：
1. 需求分析与概念设计：明确永磁体的应用场景和目标，比如磁场强度、工作温度或尺寸限制。例如，设计一个电机用磁体可能需要高磁力和耐高温，并根据需求，初步确定永磁体的形状（如矩形或圆柱形）、尺寸和材料（如钕铁硼）。

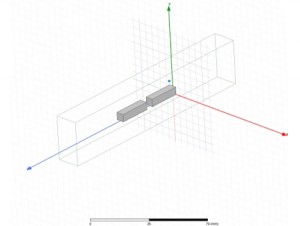

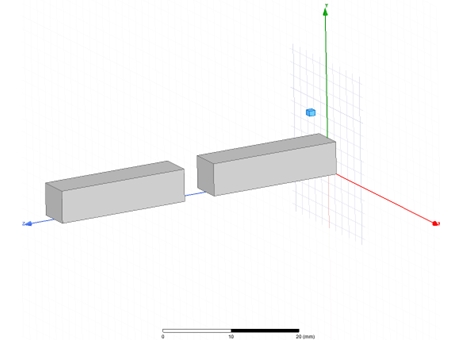

2. 模型创建（几何与材料属性）：首先需要精确地定义永磁体以及周围相关组件的几何形状。这包括磁体的尺寸、形状以及在整个系统中的位置。其次，需要为永磁体指定准确的材料属性，其中最重要的包括剩磁 (Br) 和矫顽力 (Hc)，准确的材料属性是获得可靠仿真结果的关键。
3. 定义边界条件和激励：边界条件用于指定仿真区域如何与外部环境相互作用。例如，可以设置磁场开放边界或周期性边界等。激励则是指在仿真模型中施加的外部磁场。在永磁体的仿真中，通常需要定义永磁体自身的磁化方向和强度作为激励源。
4. 网格划分：为了能够通过数值方法求解电磁场方程，需要将仿真模型离散化为有限数量的小单元，这个过程称为网格划分。网格的质量和密度对仿真的精度和计算成本有着显著的影响。通常情况下，模型中几何形状复杂或场变化剧烈的区域需要更细密的网格。
5. 求解：运行仿真软件，计算磁场分布、磁场强度等关键数据。

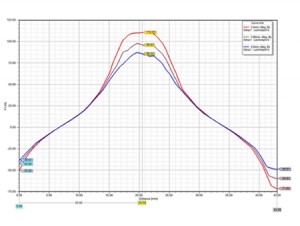

6. 结果分析与优化：完成仿真计算后，需要对结果进行可视化和分析，常见的分析结果包括磁场强度和磁力线分布等。通过将仿真结果与预期的性能指标进行比较，可以评估设计的优劣，并根据仿真结果调整参数（如尺寸或材料），重复以上步骤，直到设计达到最佳状态。

影响永磁体电磁性能的关键因素及仿真考量

永磁体的电磁性能受到多种因素的影响，在进行仿真设计时需要充分考虑这些因素：
• 材料属性（剩磁和矫顽力）：剩磁 (Br) 和矫顽力 (Hc) 是表征永磁体磁性能的两个关键参数。剩磁决定了磁体能够产生的磁场强度，而矫顽力则反映了磁体抵抗退磁的能力。在仿真过程中，使用准确的材料数据表至关重要，因为不同牌号和类型的永磁体具有不同的磁性能。
• 温度效应：温度是影响永磁体磁性能的重要因素。随着温度的升高，永磁体的磁强度通常会下降。这种磁性能随温度的变化可能是可逆的，即当温度恢复到初始值时，磁性能也会恢复；但也可能是不可逆的，导致永久性的磁性能损失. 不同的永磁材料对温度的敏感程度不同。例如，钕铁硼磁体的最高工作温度相对较低，而铝镍钴磁体则可以在较高的温度下工作。仿真时需要考虑实际工作温度范围，以准确预测磁体的性能。
• 退磁：退磁是指永磁体磁性减弱甚至消失的现象。高温、强烈的反向磁场等都可能导致永磁体退磁。为了保证设备的长期稳定运行，必须确保永磁体在工作过程中不会发生严重的退磁。在仿真设计中，需要分析各种工作条件下磁体的磁场分布，确保磁体的工作点始终位于其安全的磁滞回线范围内。
• 几何形状：永磁体的物理尺寸和形状直接影响其磁场分布和强度。例如，相同体积的磁体，不同的形状可能会产生不同的外部磁场。通过仿真，可以优化磁体的形状，以满足特定的应用需求。
• 外部磁场：在实际工况应用中，永磁体通常会与其他金属部件相互作用，产生外部磁场，可能会影响到永磁体的工作状态。在仿真设计中，需要考虑这些外部磁场的影响，以获得更准确的分析结果。

常用仿真软件

电磁仿真依赖于强大的软件工具，以下是几款常用的选择：
• ANSYS Maxwell：专注于电磁场分析，支持2D和3D仿真，适合电机和磁体设计。
• COMSOL Multiphysics：多物理场仿真平台，可同时分析电磁、热和机械效应。
• JMAG：日本开发的软件，广泛用于电机和变压器设计。
• Opera：适用于复杂电磁设备，提供高精度仿真功能。
这些工具各有优势，工程师可根据项目需求选择合适的软件。
