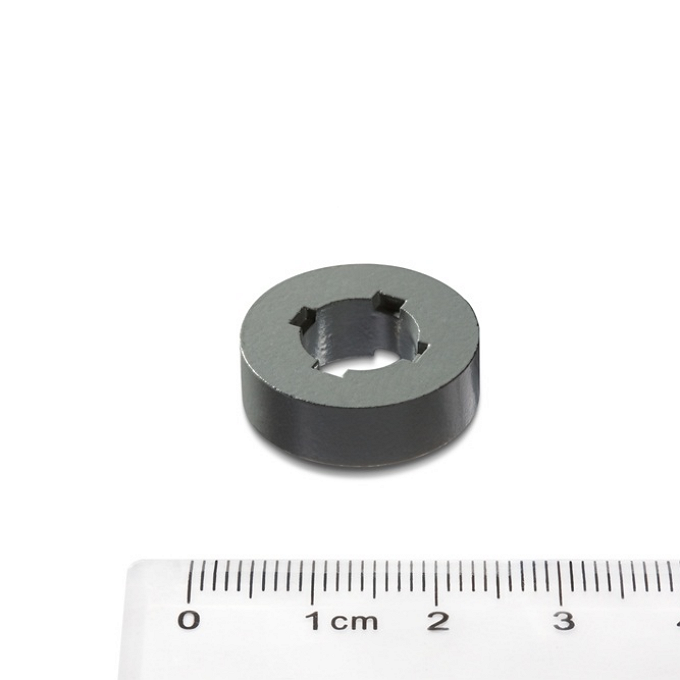

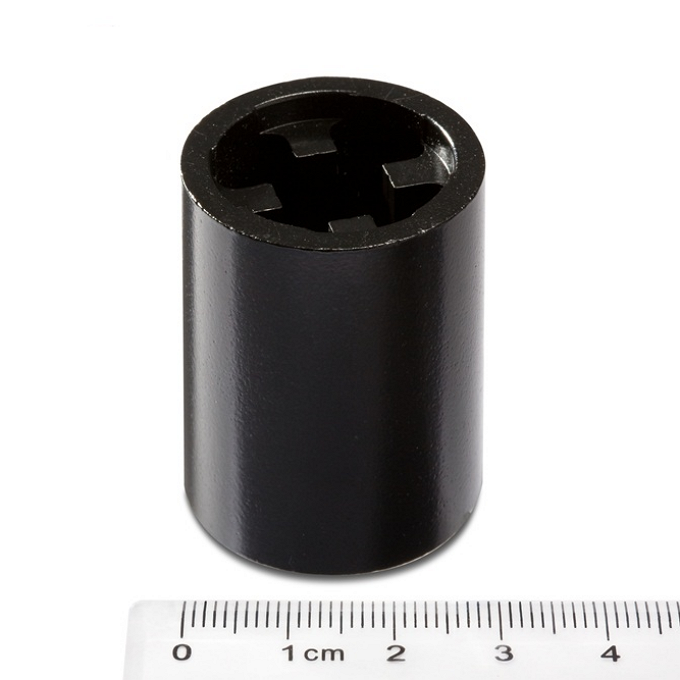

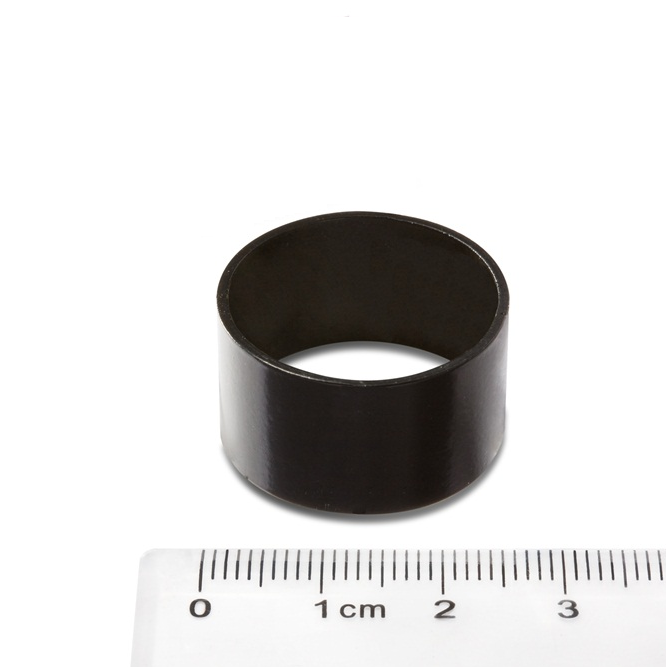

粘结磁体
磁性能参数
|
牌号 |
剩余磁感应强度Br |
矫顽力Hcb |
内禀矫顽力Hcj |
最大磁能积（BH）max |
温度系数αBr |
居里温度 |
工作温度Max |
密度 |
硬度 |
||||
|
mT |
kGs |
kA/m |
kOe |
kA/m |
kOe |
kJ/m3 |
MGOe |
%/℃ |
℃ |
℃ |
g/cm3 |
HRB |
|
|
CMN-2 |
300-400 |
3.0-4.0 |
160-240 |
2.0-3.0 |
480-640 |
6.0-8.0 |
16-24 |
2.0-3.0 |
-0.11 |
350 |
≤160 |
4.5-5.0 |
40-45 |
|
CMN-4 |
400-500 |
4.0-5.0 |
240-320 |
3.0-4.0 |
560-720 |
7.0-9.0 |
32-44 |
4.0-5.5 |
-0.11 |
350 |
≤160 |
5.2-5.7 |
40-45 |
|
CMN-6 |
500-600 |
5.0-6.0 |
320-400 |
4.0-5.0 |
560-720 |
7.0-9.0 |
48-60 |
6.0-7.5 |
-0.11 |
350 |
≤160 |
5.5-6.0 |
40-45 |
|
CMN-8 |
600-680 |
6.0-6.8 |
360-440 |
4.5-5.5 |
640-800 |
8.0-10.0 |
60-72 |
7.5-9.0 |
-0.11 |
350 |
≤160 |
5.8-6.1 |
35-38 |
|
CMN-8H |
600-650 |
6.0-6.5 |
400-480 |
5.0-6.0 |
1040-1360 |
13.0-17.0 |
60-68 |
7.5-8.5 |
-0.12 |
300 |
≤160 |
5.8-6.1 |
35-38 |
|
CMN-8SR |
600-650 |
6.0-6.5 |
400-480 |
5.0-6.0 |
800-1120 |
10.0-14.0 |
60-68 |
7.5-8.5 |
-0.13 |
300 |
≤180 |
5.8-6.1 |
35-38 |
|
CMN-8L |
600-800 |
6.0-6.8 |
400-480 |
5.0-6.0 |
640-800 |
8.0-10.0 |
64-72 |
8.0-9.0 |
-0.12 |
300 |
≤160 |
5.8-6.1 |
35-38 |
|
CMN-10 |
680-730 |
6.8-7.3 |
400-480 |
5.0-6.0 |
640-800 |
8.0-10.0 |
76-84 |
9.5-10.5 |
-0.1 |
350 |
≤160 |
5.8-6.1 |
35-38 |
|
CMN-10H |
700-750 |
7.0-7.5 |
400-480 |
5.0-6.0 |
640-800 |
8.0-10.0 |
80-88 |
10.0-11.0 |
-0.1 |
350 |
≤160 |
6.0-6.3 |
35-38 |
|
CMN-12 |
720-770 |
7.2-7.7 |
440-520 |
5.5-6.5 |
720-880 |
9.0-11.0 |
88-96 |
11.0-12.0 |
-0.1 |
350 |
≤160 |
6.0-6.3 |
35-38 |
|
CMN-12D |
720-770 |
7.2-7.7 |
440-520 |
5.5-6.5 |
720-880 |
9.0-11.0 |
88-96 |
11.0-12.0 |
-0.08 |
400 |
≤170 |
6.0-6.3 |
35-38 |
|
CMN-12L |
760-810 |
7.6-8.1 |
400-480 |
5.0-6.0 |
480-640 |
6.0-8.0 |
88-96 |
11.0-12.0 |
-0.11 |
320 |
≤150 |
6.0-6.3 |
35-38 |
|
CMN-13L |
780-830 |
7.8-8.3 |
400-480 |
5.0-6.0 |
480-640 |
6.0-8.0 |
88-104 |
11.0-13.0 |
-0.11 |
320 |
≤150 |
6.1-6.4 |
35-38 |
|
注：
CMN：表示模具压制，原料磁粉为MQ公司专利磁粉；
*：表示最大磁能积典型值为*MGOe；
H、D：表示高的内禀矫顽力；
L：表示低的内禀矫顽力。
|
|
||||||||||||
浸泡测试结果
|
溶剂 |
尺寸 |
重量 |
磁通损失 |
外观 |
|
纯水D.I.Water |
±0.5% |
±0.5% |
±0.5% |
无生锈 |
|
自来水Water |
±0.5% |
±0.5% |
±0.5% |
无生锈 |
|
盐水NaCI |
±0.5% |
±0.5% |
±0.5% |
轻微生锈 |
|
氢氧化钠0.4%NaOH |
±0.5% |
±0.5% |
±0.5% |
无生锈 |
|
硝酸6%HNO3 |
±0.5%～2.5% |
±0.5% |
±0.5%～2.5% |
轻微生锈 |
|
环氧溶液Epoxy |
±0.5% |
±0.5% |
±0.5% |
无生锈 |
|
硫化氢H2S |
±0.5% |
±0.5% |
±0.5% |
无生锈 |
|
丙酮Acetone |
±0.5% |
±0.5% |
±0.5% |
无生锈 |
|
机油Machine Oil 30# |
±0.5% |
±0.5% |
±0.5% |
无生锈 |
|
汽油Gasoline |
±0.5% |
±0.5% |
±0.5% |
无生锈 |
|
测试条件 |
CMN-8，CMN-10，CMN-12，25℃*100hours，样品在显微镜放大30倍观察。 |
|||
耐腐蚀性
|
测试条件 |
工作温度80-100℃，湿度95%RH，涂层厚度（10-20μm） |
|||
|
时间 |
24小时 |
100小时 |
300小时 |
1000小时 |
|
状态 |
不生锈 |
不生锈 |
不生锈 |
不生锈 |

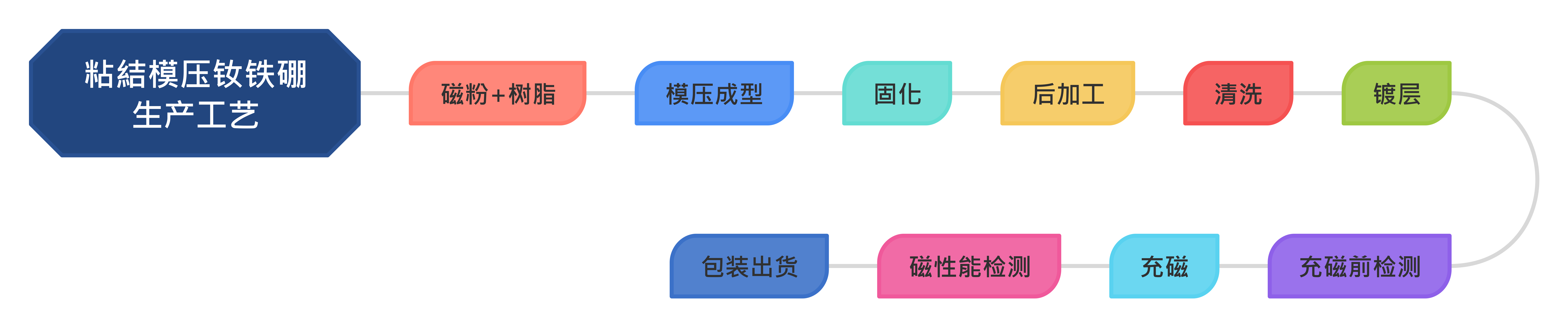

生产工艺流程
