关于我们
公司介绍

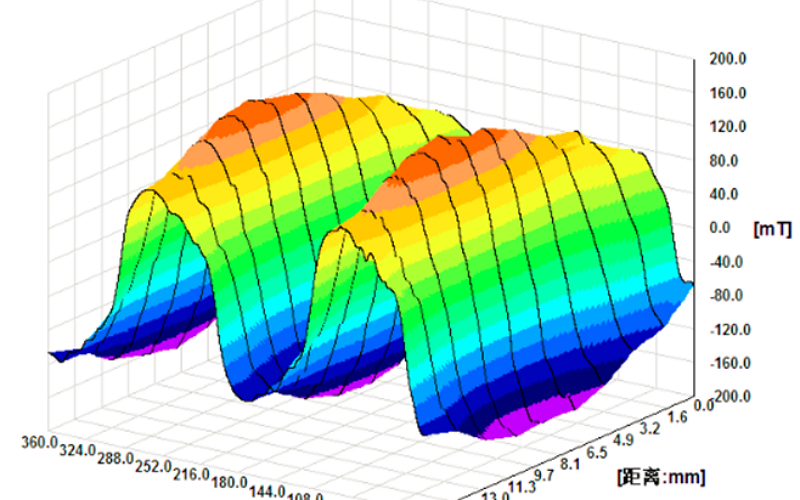

上海骏材磁性材料有限公司，是一家拥有30多年磁性材料行业经验的磁科技应用工程技术公司，核心团队由磁性材料专家和工程技术人员组成，在永磁材料与永磁组件的工程设计、开发、制造、销售与服务方面拥有丰富的经验和专业知识，能够为客户提供全面的永磁材料解决方案。
我们的产品包括高性能永磁材料，如钕铁硼、钐钴、铝镍钴、铁氧体等，以及各种传动、吸附、磁控、传感类精密永磁组件，已广泛应用于半导体、新能源、电气开关、工业自动化、航空航天、通讯电子等众多高新科技工业领域。
产品中心
-

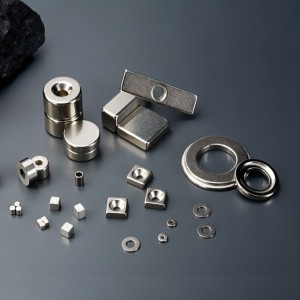

烧结钕铁硼
物理特性 剩磁温度系数Br -0.095～-0.105%/℃ 密度 7.3-7.5g/cm3 居里温度 310-340℃ 矫顽力温度系数 -0.45～-0.60%/℃ 维氏硬度 600HV 电阻率 114μΩ·cm 横向变形系数 0.24 抗压强度 8.0Kgf/mm2 弯曲强度 25kgf/mm2 热膨胀系数 4*10-6/℃ 比热 0.12Kcal/Kg 刚度 0.64N/m2 导热系数 7.7kcal/「m.h.℃」 弹性模量 1.6*1011N/m2 压缩率 9.8*10-12m2/N 表面处理 镀种 镀镍 镀锌 磷化 电泳 镀铝 镀层 NiCuNi Zn蓝白锌 磷化膜 环氧树脂 铝基涂层 颜色 银白色...
-

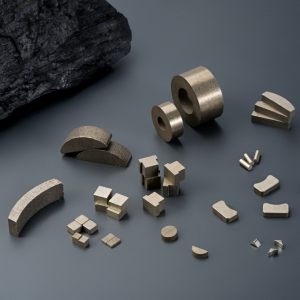

烧结钐钴
物理特性 密度 居里温度 维氏硬度 压缩强度 电阻率 弯曲强度 拉伸强度 热膨胀系数 单位 g/cm3 K MPa MPa Ω.cm MPa MPa 10-6/℃ SmCo5 8.1-8.3 1000 450-500 1000 5-6×10-5 150-180 400 //6 ⊥12 Sm2Co17 8.3-8.5 1100 550-600 800 8-9×10-5 130-150 350 //8 ⊥11 磁性能参数 材料 牌号 剩余磁感应强度Br 矫顽力Hcb 内禀矫顽力Hcj 最大磁能积BHmax 居里温度Tc Tw Max mT kGs kA/m kOe kA/m kOe KJ/m3...
-

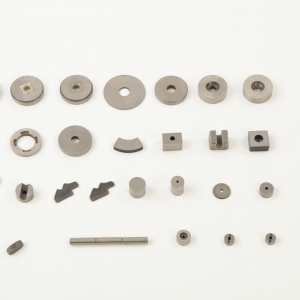

烧结/铸造铝镍钴
烧结铝镍钴磁特性参数 牌号 剩余磁感应强度Br 矫顽力Hcb 内禀矫顽力Hcj 最大磁能积（BH）max 居里温度 温度系数αBr 密度 备注 mT kGs kA/m kOe kA/m kOe kJ/m3 MGOe ℃ %/℃ g/cm3 SLN8 520 5.2 40 0.5 43 0.54 8～10 1.0～1.25 760 -0.022 6.8 Isotropic SLNG12 700 7 40 0.5 43 0.54 12～14 1.5～1.75 810 -0.014 7 SLNGT14 570 5.7 76 0.95 78 0.98 14～16 1.75～2.0 850 -0.016 7.1 SLNGT18 56...
-
粘结磁体
磁性能参数 牌号 剩余磁感应强度Br 矫顽力Hcb 内禀矫顽力Hcj 最大磁能积（BH）max 温度系数αBr 居里温度 工作温度Max 密度 硬度 mT kGs kA/m kOe kA/m kOe kJ/m3 MGOe %/℃ ℃ ℃ g/cm3 HRB CMN-2 300-400 3.0-4.0 160-240 2.0-3.0 480-640 6.0-8.0 16-24 2.0-3.0 -0.11 350 ≤160 4.5-5.0 40-45 CMN-4 400-500 4.0-5.0 240-320 3.0-4.0 560-720 7.0-9.0 32-44 4.0-5.5 -0.11 350 ≤160 5.2-5.7 40-45 CMN-6 500-600...
新闻中心
-

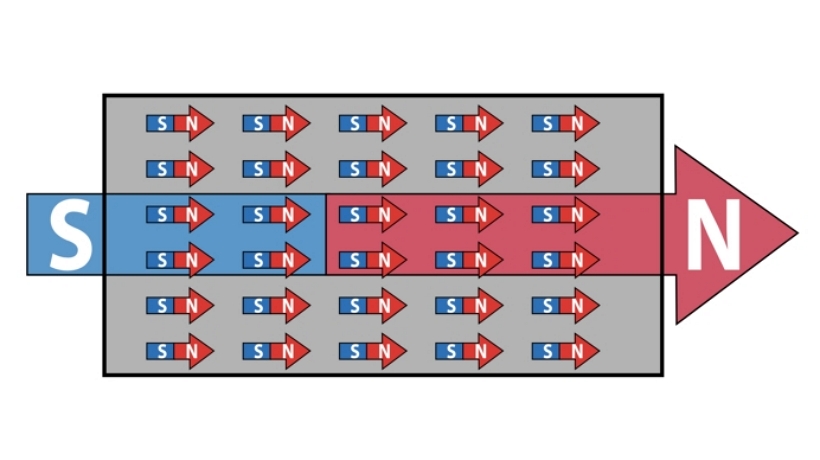

一文读懂永磁体充磁：从原理到应用实践
你有没有想过，我们日常生活中那些形形色色的磁铁，它们强大的磁力到底是从哪里来的？难道它们生来就有磁性吗？其实不然，大多数高性能的永磁材料在生产出来时，是没有磁性或磁性很弱的。它们之所以能变成我们熟悉的“磁铁”，背后离不开一个关键的工艺——充磁。今天，我们就来一起深入了解一下...
-

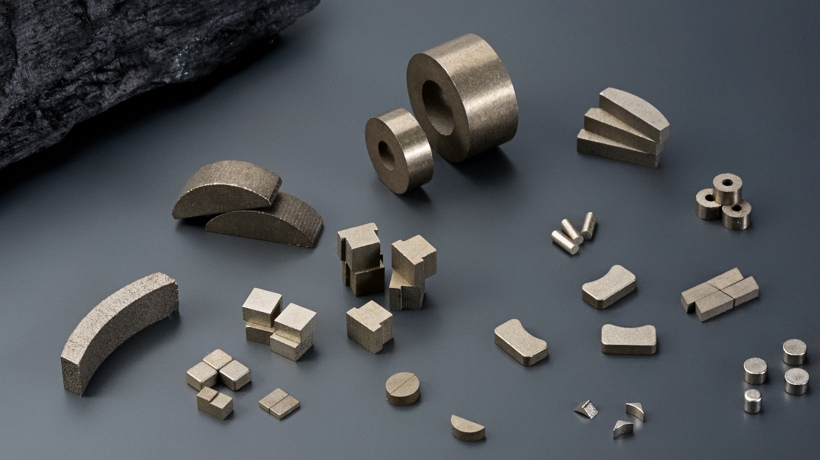

钐钴磁铁是怎么”烧”出来的？揭秘耐高温“磁王”钐钴磁钢的诞生之旅！
你是否经历过这样的场景：在严苛高温的工作环境下，磁王钕铁硼磁钢早已“力不从心”，磁力大幅衰减甚至消失。这时，一种个性坚毅、不畏高温的特殊磁性材料——钐钴磁钢，就成了不可或缺的关键角色。钐钴（SmCo）是如何炼成这身“钢筋铁骨”的？今天，我们就一起走进生产现场，揭开这位耐高温“磁王”...
